Деформационный шов в монолитных железобетонных конструкциях — обязательный элемент, который позволяет зданию компенсировать температурные деформации и осадку грунта без образования трещин. Однако именно этот шов является наиболее уязвимым местом с точки зрения проникновения воды. Гидрошпонки серии П решают эту задачу ещё на этапе строительства, закладываясь непосредственно в тело конструкции до бетонирования.

Что такое гидрошпонка серии П

Гидрошпонка — это профилированный гидроизоляционный элемент П-образной формы, который устанавливается в арматурный каркас перед бетонированием и после заливки оказывается «замоноличенным» в конструкции с обеих сторон деформационного шва. Благодаря специальному профилю с рёбрами на плоскости замыкания гидрошпонка перекрывает путь проникновению влаги внутрь конструкции даже при незначительных подвижках шва.

Где применяются гидрошпонки серии П

Гидрошпонки серии П предназначены для герметизации деформационных швов в монолитном строительстве:

  • фундаменты и подземные части зданий;
  • подземные паркинги;
  • тоннели;
  • каналы и другие гидротехнические сооружения.

Гидрошпонки подходят для всех типов монолитных железобетонных конструкций. На особо ответственных объектах их дополнительно используют совместно с внутренней или наружной системой гидроизоляции, что обеспечивает максимальную надёжность деформационного шва.

Технические особенности гидрошпонки серии П

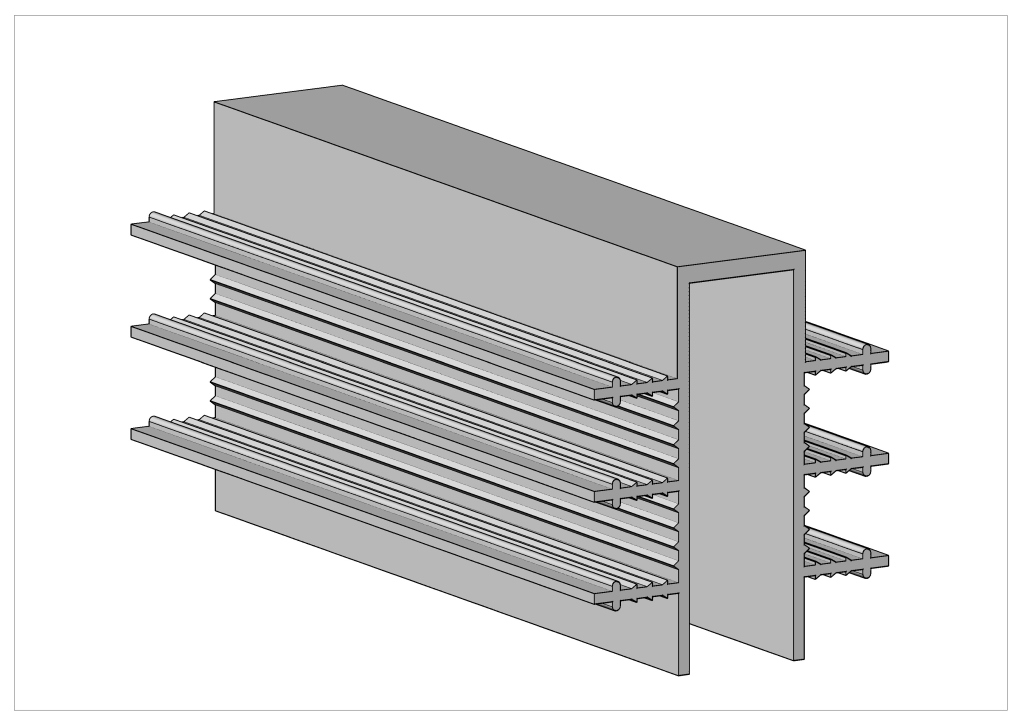

Форма профиля. П-образная конструкция позволяет точно установить гидрошпонку в проектное положение — она надевается на лист эластичного материала (например, пенополистирола), который фиксирует её в необходимой геометрии на весь период бетонирования.

Рёбра на плоскости замыкания. Создают дополнительный гидроизоляционный барьер и увеличивают путь фильтрации воды. Благодаря этому конструкция остаётся защищённой даже при появлении со временем микродеформаций в бетоне.

Формат поставки. Гидрошпонки поставляются в рулонах по 25 погонных метров, что удобно для объектов любого масштаба и позволяет минимизировать отходы материала.

Порядок монтажа наружной гидроизоляционной шпонки

Подготовка и фиксация

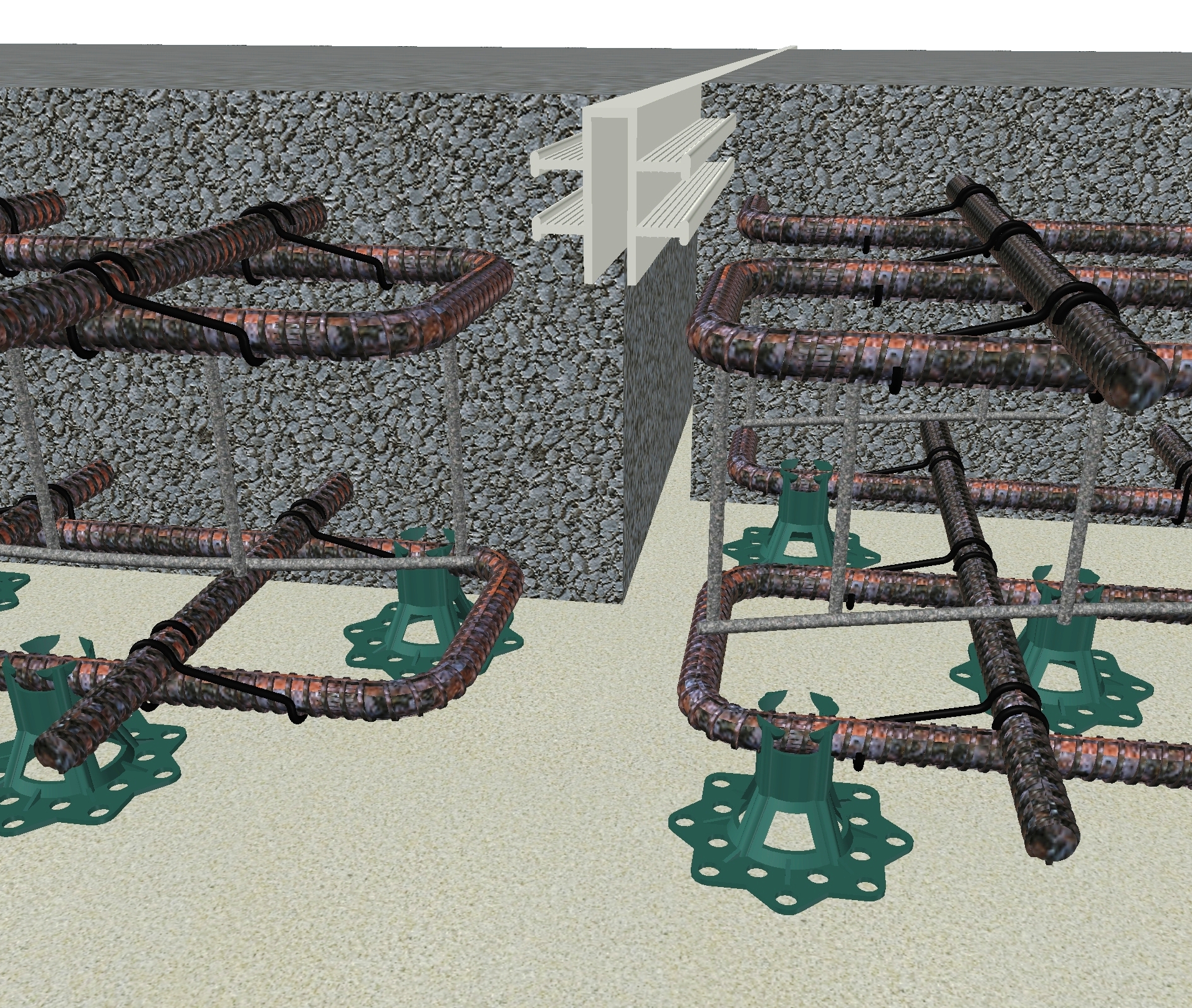

Гидрошпонку устанавливают таким образом, чтобы её середина точно совпадала с центральной линией будущего деформационного шва. Шпонку надевают на лист пенополистирола или другого эластичного материала соответствующей толщины.

Крепление к опалубке

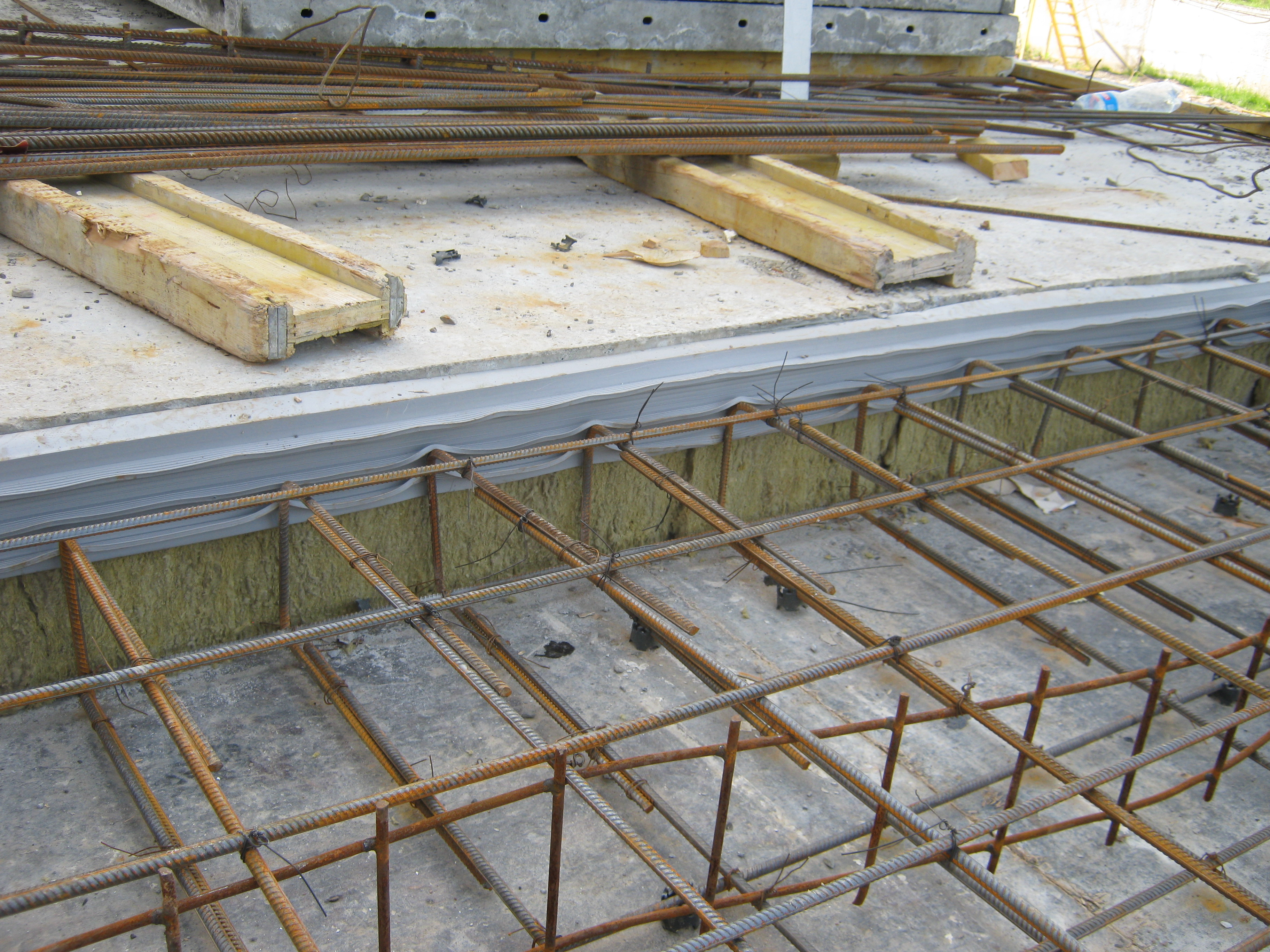

Лист с гидрошпонкой закрепляют на опалубке и арматурном каркасе так, чтобы рабочая часть гидрошпонки после бетонирования находилась на одном уровне с чистовым полом или немного ниже.

Фиксация анкеров

Анкеры гидрошпонки крепят к арматурному каркасу специальными зажимами либо вязальной проволокой с шагом 300–500 мм.

Соединение гидрошпонок

Для наращивания длины или устройства пространственных узлов гидрошпонки соединяют сваркой:

  • в специальном кондукторе (индивидуальном для каждого типа гидрошпонки);
  • промышленным строительным феном;
  • плоским ТЭНом при температуре около 200 °С (точное значение подбирается экспериментально).

Для «холодного» соединения используют специальный клей, например однокомпонентный пастообразный клей на основе силан-модифицированного полимера Innoellast.

Поставка гидрошпонок серии П

Компания поставляет наружные гидрошпонки серии П в рулонах по 25 пог. м для объектов монолитного строительства любого масштаба.

Мы поможем подобрать необходимый типоразмер, проконсультируем по технологии монтажа в арматурный каркас и подберём материалы для соединения гидрошпонок на вашем объекте.

Обратитесь к нашим специалистам — надёжная гидроизоляция деформационного шва закладывается в конструкцию на весь срок её эксплуатации.
