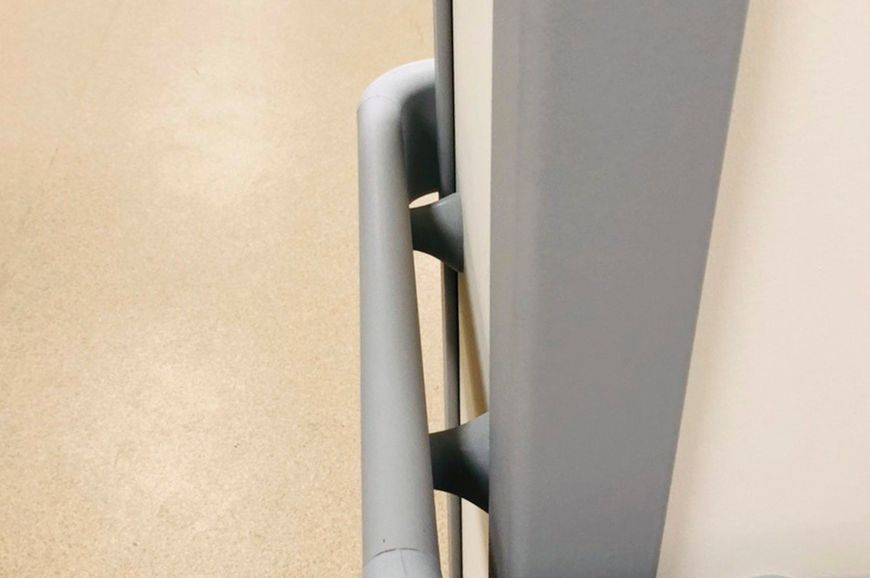

WG145 Отбойник-поручень для стационарных отделений
Данная модель поручня отлично подходит для приёмных и стационарных отделений. Выполняет функцию защиты стены и обеспечивает возможность посетителям опираться при передвижении. Самая лаконичная модель, имеет чёткую и ровную форму.
Комплектация:
-
Виниловый профиль — 2 мм
-
Алюминиевый профиль
-
Резиновая вставка ТЭП
-
Заглушка левая / правая
-
Внешний угол
-
Внутренний угол
Монтаж:
Перед монтажом необходимо выполнить замер требуемой длины алюминиевого несущего профиля, после чего отрезать необходимую длину.
Разметить и просверлить отверстия для монтажа в алюминиевом несущем профиле диаметром 6–6,5 мм. Крепление поручней-отбойников осуществляется дюбелями следующих типов (не входят в комплект поставки):
-
основание из кирпича — дюбель 10×60 (80), саморезы 6×160
-
основание из бетона — дюбель 10×60, саморезы 6×160
-
основание из гипсокартона — дюбель Молли, болты 6×140
На следующем этапе необходимо просверлить отверстия в стене с помощью перфоратора (из расчёта 2 кронштейна на 1 м.п., но не более 600 мм между кронштейнами). Для разметки использовать алюминиевый несущий профиль с уже подготовленными монтажными отверстиями в качестве шаблона.
Выполнить монтаж несущего алюминиевого профиля, поочерёдно выставляя кронштейны напротив отверстий и закрепляя их без затяжки саморезами или болтами к соответствующему дюбелю.
Отрезать необходимую длину внутреннего амортизатора и зафиксировать его в специальный паз, расположенный в алюминиевом несущем профиле.
Окончательная фиксация саморезами (болтами) алюминиевого несущего профиля производится после установки всех переходных и завершающих элементов (заглушек, углов).
Установка всех переходных и завершающих элементов (заглушек, углов) к алюминиевому несущему профилю осуществляется с помощью самосверлящих винтов 3,9×16 DIN 7504 N.
После выполнения всех вышеуказанных действий необходимо произвести окончательную фиксацию алюминиевого профиля саморезами (болтами) к основанию стены, предварительно выставив его в монтажное положение.
Произвести нарезку в размер и монтаж декоративных виниловых накладок.
При длине прямых участков более 4 м.п. установку алюминиевого несущего профиля и виниловой декоративной накладки необходимо выполнять стык в стык, со смещением (вразбежку) не менее 100 мм.
| Модель | Длина профиля | Ширина профиля | Толщина профиля | Количество амортизирующих вставок | Заглушка левая | Заглушка правая | Внешний угол | Внутренний угол | Кронштейн | Поликарбонатная вставка | LED-лента | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WG 145-1 | 4 м | 145 мм | 85 мм | 1 | WG006 | WG006 | WG007-2 | WG007-1 | WG005 | + | - |
