WG145 Відбійник - поручень для стаціонарних відділень

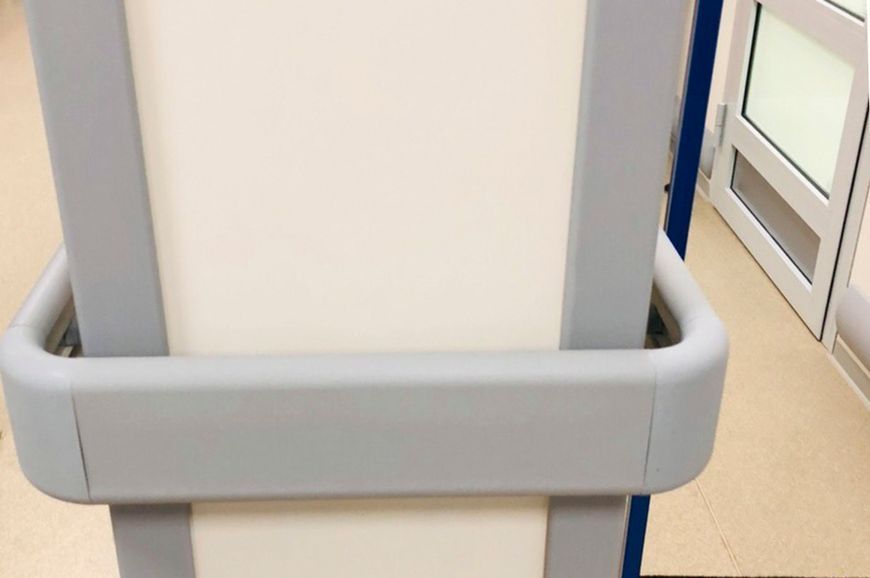

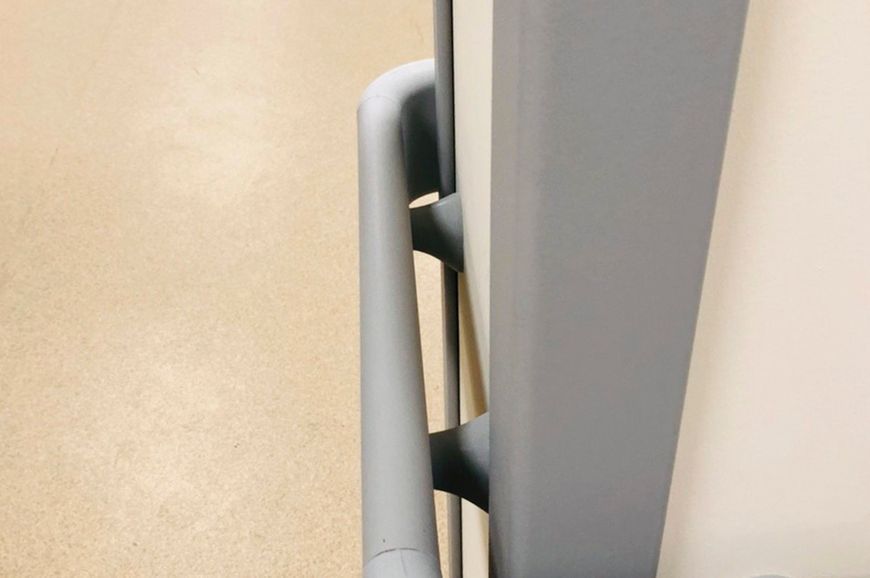

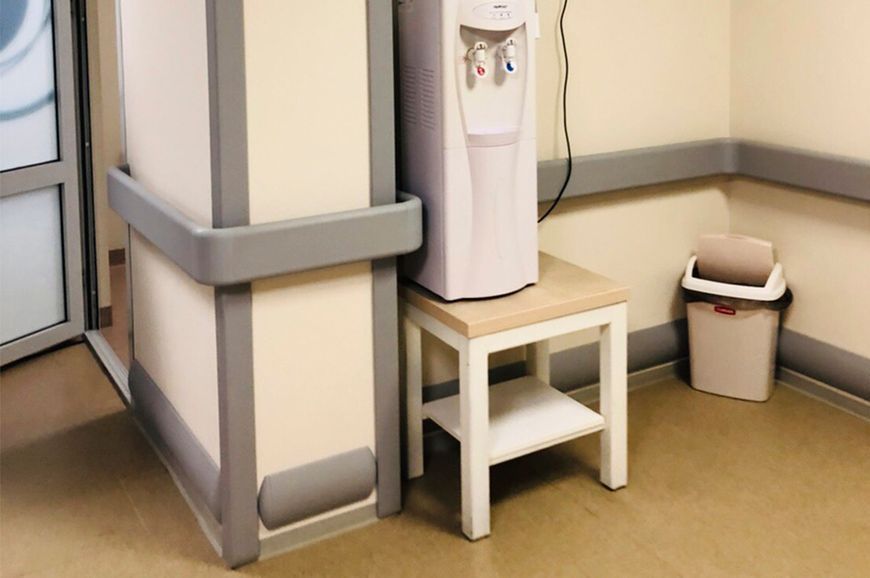

Дана модель поручня, відмінно підійде для прийомних та стаціонарних відділень. Виконує функцію захисту стіни і можливість притримуватися відвідувачам. Сама лаконічна модель, має чітку і рівну форму.

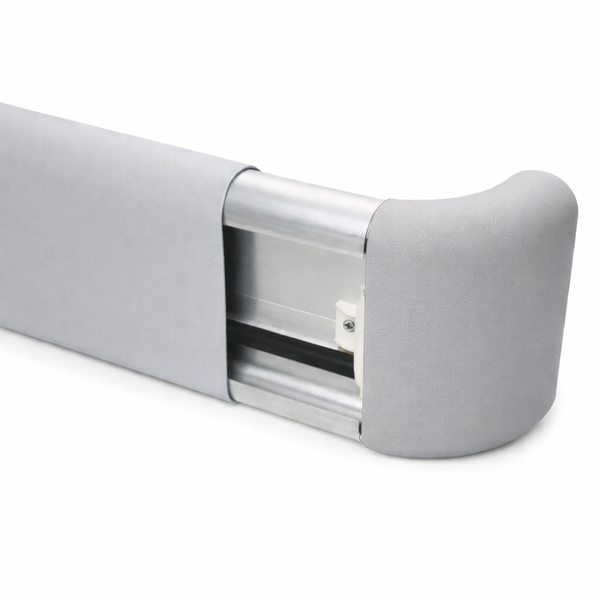

Комплектуючі:
- Вініловий профіль - 2 мм
- Алюмінієвий профіль
- Гумова вставка ТЕП
- Заглушка ліва\права
- Зовнішній кут
- Внутрішній кут
Монтаж:
- Перед монтажем необхідно провести замір потрібної довжини алюмінієвого несучого профілю, після відрізати необхідну довжину.
- Розмітити і просвердлити отвори для монтажу в алюмінієвому несучому профілі, діаметром 6-6,5 мм. Кріплення перил-відбійників проводиться дюбелями наступних типів, які не входять в комплект поставки:
• основа з цегли дюбель 10х60 (80), саморізи 6х160
• підставу з бетону дюбель 10х60, саморізи 6х160
• основа з гіпсокартону дюбель Моллі, болти 6х140. - На наступному етапі, необхідно просвердлити отвори в стіні за допомогою перфоратора (з розрахунку 2 кронштейна на 1 м/п, але не більше 600 мм між кронштейнами). Для розмітки використовувати алюмінієвий несучий профіль з уже підготовленими отворами для монтажу, в якості шаблону.
- Провести монтаж несучого алюмінієвого профілю, по черзі виставивши кронштейни напроти отворів і закріпивши без затягування саморізами або болтами до відповідного дюбелю.
- Нарізати необхідну довжину внутрішнього амортизатора і зафіксувати його в спеціальний паз, який розташований в алюмінієвому несучому профілі.
- Остаточна фіксація саморізами (болтами) алюмінієвого несучого профілю проводиться після встановлення всіх перехідних і завершальних елементів (заглушки, кутки).
- Установка всіх перехідних і завершальних елементів (заглушки, кутки) до алюмінієвого несучого профілю проводиться за допомогою гвинтів самосвердлувальний 3,9х16 DIN 7504 N.
- Після виконання всіх вищезазначених дій, необхідно провести остаточну фіксацію алюмінієвого профілю саморізами (болтами) до основи стіни попередньо виставивши його в монтажне положення.
- Зробити порізку в розмір і монтаж декоративних вінілових накладок.
- При довжини прямих ділянок більше 4-х м/п, установку алюмінієвого несучого профілю і вінілової декоративної накладки необхідно проводити стик в стик і в розбіг min 100 мм.

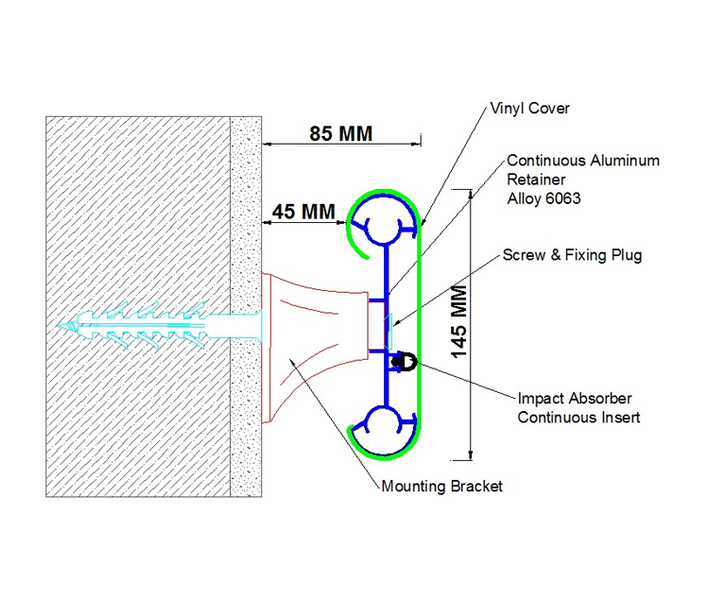

| Модель | Довжина профілю | Ширина профілю | Товщина профілю | Кількість амортизувальних вставок | Заглушка ліва | Заглушка права | Зовнішній кут | Внутрішній кут | Кронштейн | Полікарбонатна вставка | LED-стрічка | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WG 145-1 | 4 м | 145 мм | 85 мм | 1 | WG006 | WG006 | WG007-2 | WG007-1 | WG005 | + | - |
